Нажмите номер на схеме или строку таблицы — позиция подсветится в обоих местах. Схему можно увеличить колесом мыши или двумя пальцами.
Позиции 48
44 из 48 позиций нет в каталоге запчастей производителя, они взяты из заводской деталировки и отмечены
| № | Артикул | Наименование | Кол. | Заявка |
|---|---|---|---|---|

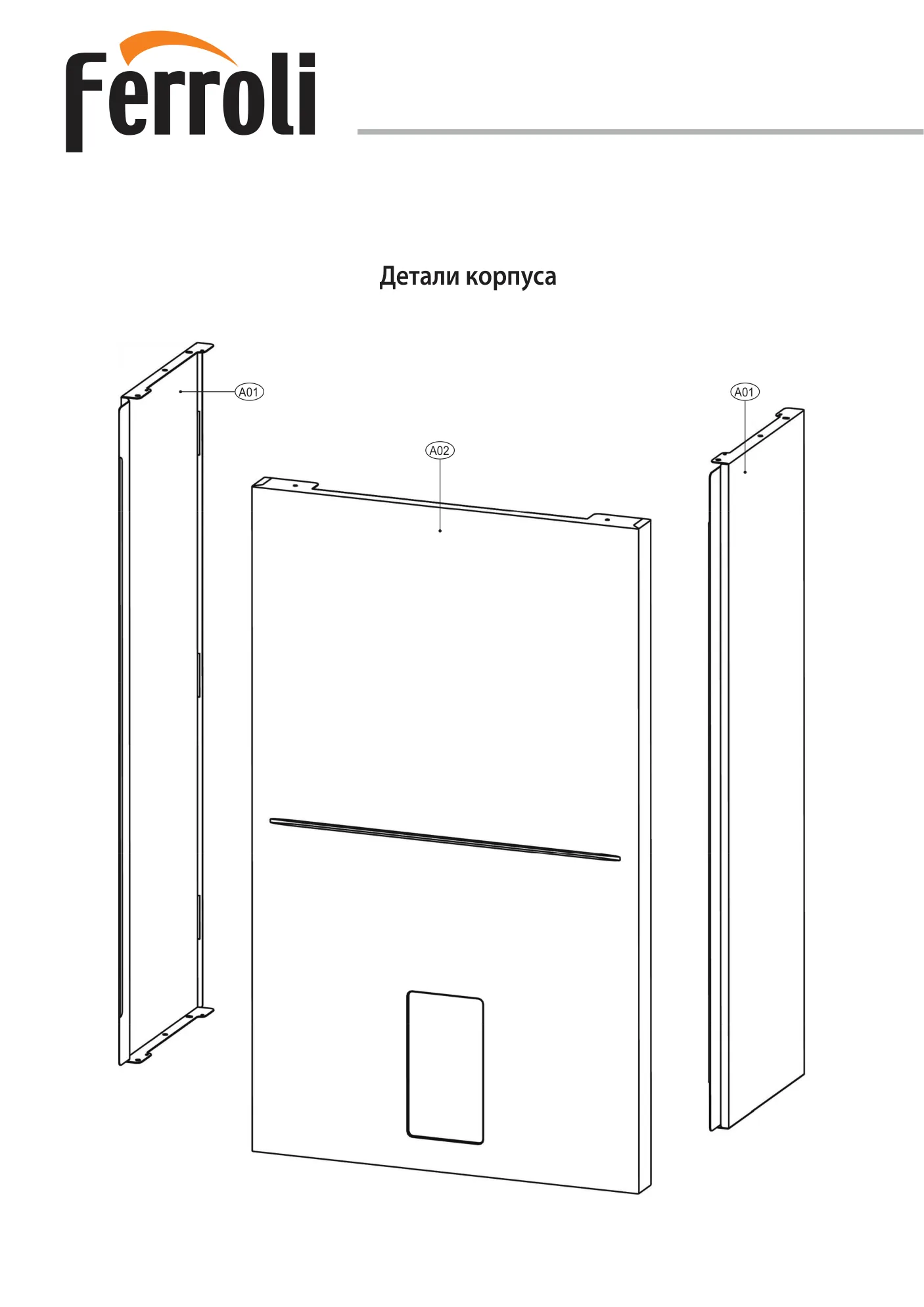

| 3981T190* нет в каталоге производителя | Панель корпуса левая и правая (3111G920) | 1 | ||
| 3981T200* нет в каталоге производителя | Панель корпуса фронтальная (3111С430) | 1 | ||
| 3980V131 | Плата управления (36509821) | 1 | ||
| 3980V141* нет в каталоге производителя | Корпус платы управления (35017591-610) | 1 | ||
| 3981T210* нет в каталоге производителя | Накладка панели управления (35018250) | 1 | ||
| 3981T220* нет в каталоге производителя | Проводка котла комплект (39201580) | 1 | ||
| 3980V170* нет в каталоге производителя | Кабель электрода (38331350) | 1 | ||
| 3980L290* нет в каталоге производителя | Плата трехходового крана (38330610) | 1 | ||
| 3981N810* нет в каталоге производителя | Прокладки комплект | 1 | ||
| 3981N840* нет в каталоге производителя | Теплообменник стальной 10.5 (37408190) | 1 | ||
| 3980H860* нет в каталоге производителя | Изоляция теплообменника (39442810) | 1 | ||
| 39845890* нет в каталоге производителя | Датчик температуры дымовых газов (36200831) | 1 | ||
| 3980V790* нет в каталоге производителя | Горелка 20KW (39447280) | 1 | ||
| 3980V800* нет в каталоге производителя | Прокладка горелки (39447290) | 1 | ||
| 3980V810* нет в каталоге производителя | Изоляция (39447300) | 1 | ||
| 3980V820* нет в каталоге производителя | Уплотнение (39447310) | 1 | ||
| 3980V831 | Электрод розжига (39447321) | 1 | ||
| 3980H820* нет в каталоге производителя | Расширительный бак 8 л (36803650) | 1 | ||
| 3980U250* нет в каталоге производителя | Вентилятор РХ090 30300 (36603060) | 1 | ||
| 3980V180* нет в каталоге производителя | Крышка вентилятора с соплом Вентури (36603110) | 1 | ||
| 3980V190* нет в каталоге производителя | Уплотнение (35105940) | 1 | ||
| 3980L531* нет в каталоге производителя | Насос TWP6 DLC (UN.) | 1 | ||
| 3980H990* нет в каталоге производителя | Воздухоотводчик (39442510) | 1 | ||
| 3980I000* нет в каталоге производителя | Теплообменник пластинчатый 10 пластин (39442520) | 1 | ||
| 3980I030* нет в каталоге производителя | Картридж трехходового крана (39442550) | 1 | ||
| 3980I040* нет в каталоге производителя | Клапан сбросной (36903350) | 1 | ||
| 3980I050* нет в каталоге производителя | Кран подпитки (39442570) | 1 | ||
| 3980I060* нет в каталоге производителя | Датчик протока ГВС (39442580) | 1 | ||
| 3980I070* нет в каталоге производителя | Датчик NTC ГВС (39442590) | 1 | ||
| 3980I080* нет в каталоге производителя | Реле минимального давления(39442600) | 1 | ||
| 3980I090* нет в каталоге производителя | Сервопривод 3W (39442610) | 1 | ||
| 3980I100* нет в каталоге производителя | Фильтр холодной воды 10 л (39442620) | 1 | ||
| 3980I130* нет в каталоге производителя | Обратный клапан подпитки (39442650) | 1 | ||
| 39810220 | Датчик ТЕС отопления (36200540) | 1 | ||
| 3980I300 | Газовый клапан (36803690) | 1 | ||
| 3981N830* нет в каталоге производителя | Уплотнение DI5.30 (34017420) | 1 | ||
| 3980H840* нет в каталоге производителя | Сифон Т3В0 (3841р540) | 1 | ||
| 3980H910* нет в каталоге производителя | Манометр D27 (36402721) | 1 | ||
| 3980P140* нет в каталоге производителя | Корпус насоса с байпасом (39444311) | 1 | ||
| 3980P150* нет в каталоге производителя | Гидроузел выпускной (39444320) | 1 | ||
| 3980P170* нет в каталоге производителя | Гидроузел впускной (39444340) | 1 | ||
| 3980S180* нет в каталоге производителя | Уплотнение теплообменника (39446560) | 1 | ||
| 3981B590* нет в каталоге производителя | Уплотнение насоса (39447730) | 1 | ||
| 3980Z811* нет в каталоге производителя | Крышка горелки (37407921) | 1 | ||
| 34226832* нет в каталоге производителя | Трубка | 1 | ||
| 34226822* нет в каталоге производителя | Трубка насоса | 1 | ||
| 3841Q482* нет в каталоге производителя | Трубка расширительного бака | 1 | ||
| 34228240* нет в каталоге производителя | Трубка гофрированная 28KW | 1 |
Нужна позиция, которой нет в таблице, или не уверены в ревизии? Приложите фото шильдика кзаявке — инженер уточнит артикул.
