Схема узлов · 3 листа · 50 поз.
Деталировка Bluehelix Hitech RRT 34 C
Нажмите номер на схеме или строку таблицы — позиция подсветится в обоих местах. Схему можно увеличить колесом мыши или двумя пальцами.
Позиции 50
48 из 50 позиций нет в каталоге запчастей производителя, они взяты из заводской деталировки и отмечены
| № | Артикул | Наименование | Кол. | Заявка |
|---|---|---|---|---|

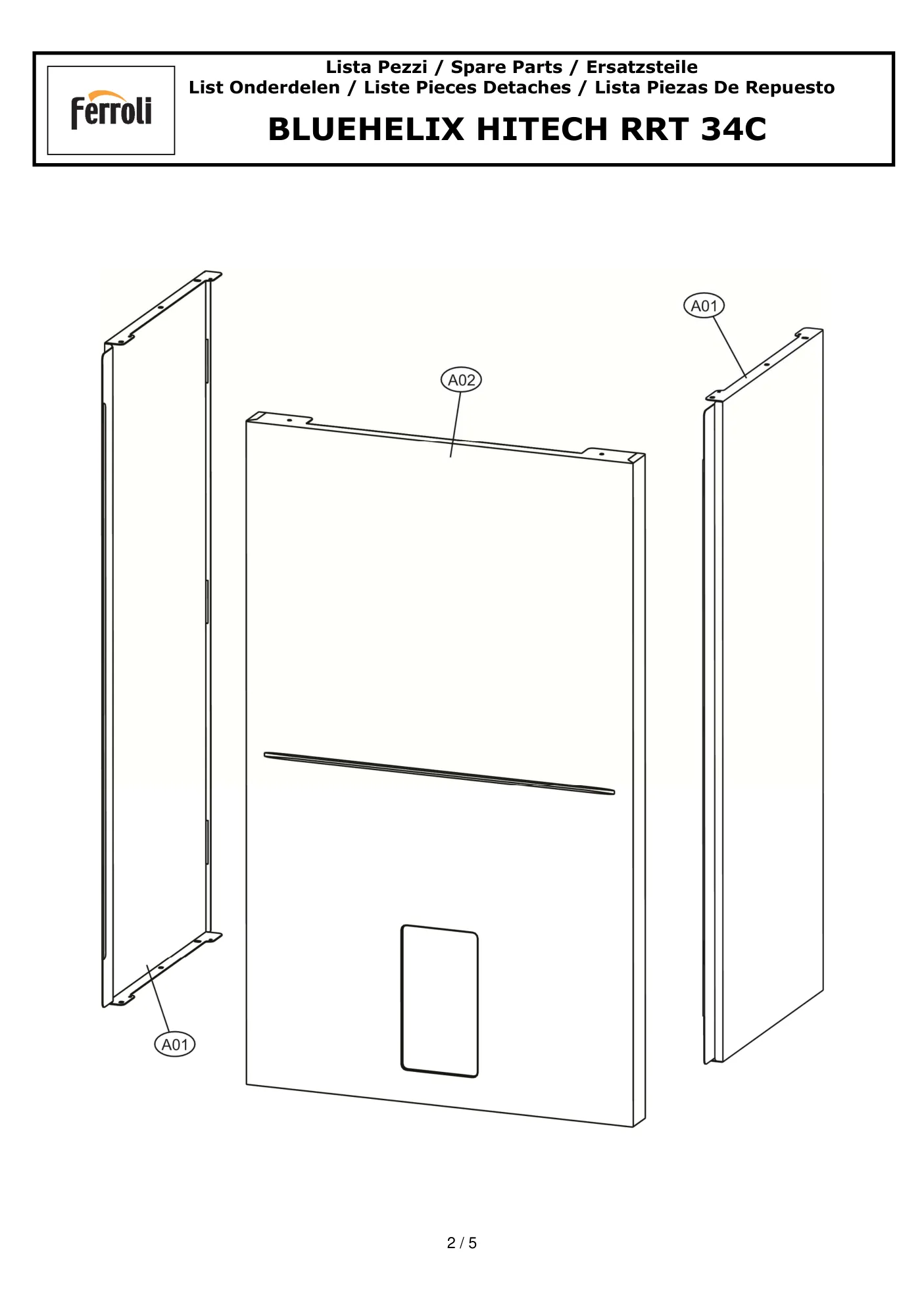

| 3981T260* нет в каталоге производителя | Панель корпуса левая и правая (3111G940) | 1 | ||
| 3981T200* нет в каталоге производителя | Панель корпуса фронтальная (3111G430) | 1 | ||
| 3981V580* нет в каталоге производителя | Плата управления (36510060) | 1 | ||
| 3981V620* нет в каталоге производителя | Корпус платы управления (35017592-610) | 1 | ||
| 3981V590* нет в каталоге производителя | Накладка панели управления (38519920) | 1 | ||
| 3981Z190* нет в каталоге производителя | Проводка котла комплект (38332830) | 1 | ||
| 3980V170* нет в каталоге производителя | Провод (38331350) | 1 | ||
| 3980L290* нет в каталоге производителя | Плата LC32 (опция) (38330610) | 1 | ||
| 3981V610* нет в каталоге производителя | Прокладки комплект SR.T4B | 1 | ||
| 3980H810* нет в каталоге производителя | Теплообменник основной 13.5 (39442820) | 1 | ||
| 3980H860* нет в каталоге производителя | Изоляция теплообменника (39442810) | 1 | ||
| 39845890* нет в каталоге производителя | Датчик температуры дымовых газов (36200831) | 1 | ||
| 3980H870* нет в каталоге производителя | Горелка (32204221) | 1 | ||
| 3980H880* нет в каталоге производителя | Прокладка горелки SR.T3B | 1 | ||
| 3980S010* нет в каталоге производителя | Заслонка (35105880) | 1 | ||
| 3980H890* нет в каталоге производителя | Крышка горелки (33307360) | 1 | ||
| 3980S020* нет в каталоге производителя | Электрод (36703220) | 1 | ||
| 3980H950* нет в каталоге производителя | Расширительный бак 10L (36803660) | 1 | ||
| 3980H800* нет в каталоге производителя | Вентилятор PX118 01407(36602890) | 1 | ||
| 3981V560* нет в каталоге производителя | Крышка вентилятора с соплом Вентури (36603260) | 1 | ||
| 3980V190* нет в каталоге производителя | Уплотнение (35105940) | 1 | ||
| 3980L581* нет в каталоге производителя | Насос TWP7 DLC (UN.) | 1 | ||
| 3980H990* нет в каталоге производителя | Воздухоотводчик (39442510) | 1 | ||
| 3980I010* нет в каталоге производителя | Вторичный теплообменник 16 пластин (39442530) | 1 | ||
| 3980I030* нет в каталоге производителя | Картридж трехходового крана 3W (39442550) | 1 | ||
| 3980I040* нет в каталоге производителя | Клапан сбросной (36903350) | 1 | ||
| 3980I060* нет в каталоге производителя | Датчик протока ГВС (39442580) | 1 | ||
| 3980I070* нет в каталоге производителя | Датчик NTC ГВС (39442590) | 1 | ||
| 3981L670* нет в каталоге производителя | Датчик давления (3940B170) | 1 | ||
| 3980I090* нет в каталоге производителя | Сервопривод 3W (39442610) | 1 | ||
| 3980I110* нет в каталоге производителя | Фильтр холодной воды 14L (39442630) | 1 | ||
| 39810220 | Датчик NTC отопления (36200540) | 1 | ||
| 3980I300 | Газовый клапан SGV (36803690) | 1 | ||
| 3980H840* нет в каталоге производителя | Сифон (3841Q540) | 1 | ||
| 3980H910* нет в каталоге производителя | Манометр D27 (36402721) | 1 | ||
| 3980P140* нет в каталоге производителя | Корпус насоса с байпасом (39444311) | 1 | ||
| 3980P150* нет в каталоге производителя | Гидроузел выпускной (39444320) | 1 | ||
| 3980P170* нет в каталоге производителя | Гидроузел впускной (39444340) | 1 | ||
| 3980S180* нет в каталоге производителя | Прокладки комплект (39446560) | 1 | ||
| 3981B590* нет в каталоге производителя | Уплотнение насоса (39447730) | 1 | ||
| 3981N850* нет в каталоге производителя | Прокладка DI6.0 (34017430) | 1 | ||
| 3980L560* нет в каталоге производителя | Отсечные краны. Комплект (опция) GB(3900F800) | 1 | ||
| 3980M950* нет в каталоге производителя | Трубка слива (RRT GB) | 1 | ||
| 3980M790* нет в каталоге производителя | Трубка L360 (35017460) | 1 | ||
| 3980M780* нет в каталоге производителя | Скобы крепления, комплект (GB) | 1 | ||
| 39848290* нет в каталоге производителя | Комплект кранов (опция) GB (3900E360) | 1 | ||
| 34226842* нет в каталоге производителя | Трубка подачи SR.T3B7 | 1 | ||
| 34226822* нет в каталоге производителя | Трубка обратки SR.T3B | 1 | ||
| 3841Q482* нет в каталоге производителя | Трубка расширительного бака SR.T3B | 1 | ||
| 3841U830* нет в каталоге производителя | Трубка газовая 34KW BH HT RRT | 1 |
Нужна позиция, которой нет в таблице, или не уверены в ревизии? Приложите фото шильдика кзаявке — инженер уточнит артикул.
