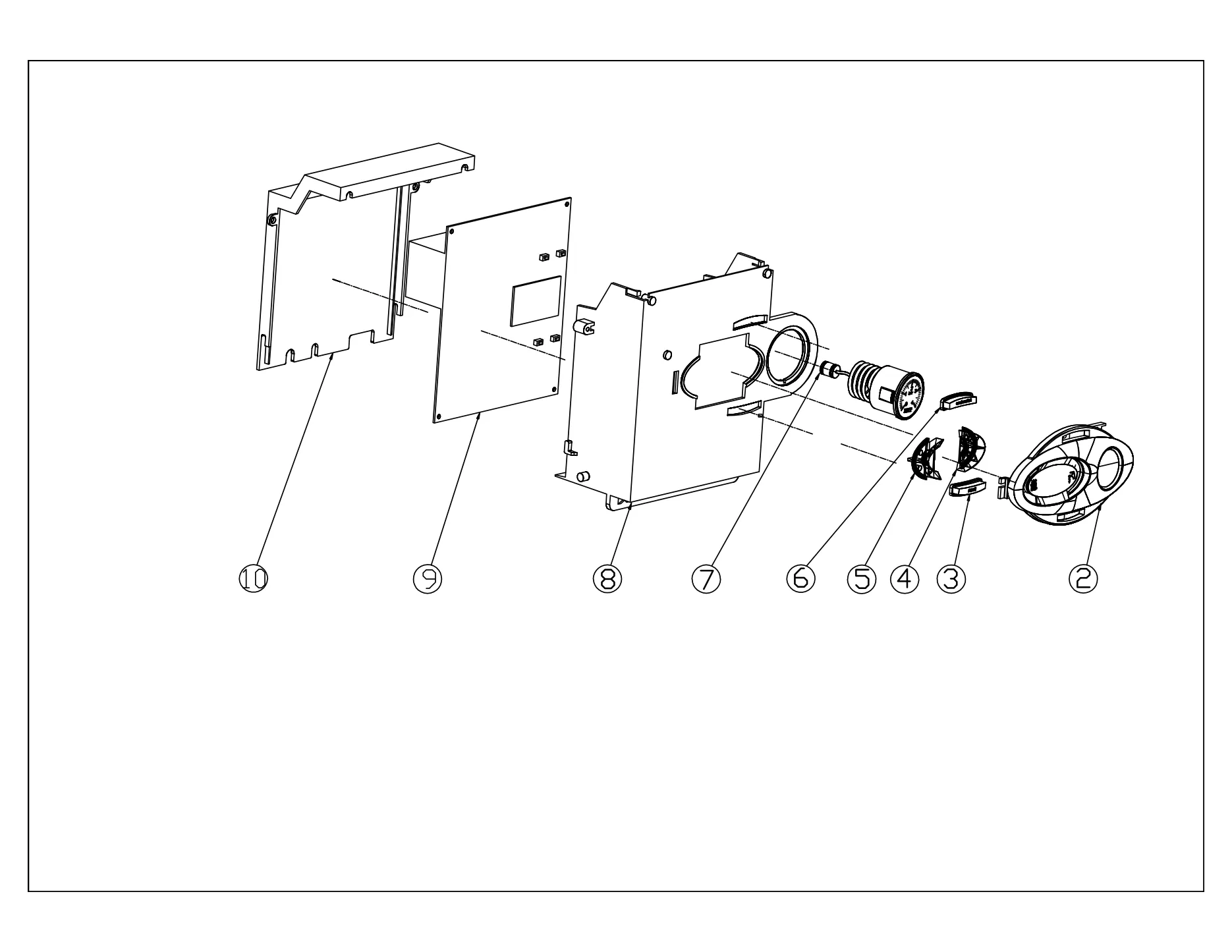

Схема узлов · 4 листа · 34 поз.
Деталировка Divabel F
Модели:Divabel F10Divabel F13Divabel F16Divabel F18Divabel F24
Нажмите номер на схеме или строку таблицы — позиция подсветится в обоих местах. Схему можно увеличить колесом мыши или двумя пальцами.
Позиции 34
15 из 34 позиций нет в каталоге запчастей производителя, они взяты из заводской деталировки и отмечены
| № | Артикул | Наименование | Кол. | Заявка |
|---|---|---|---|---|
| 41460200* нет в каталоге производителя | Наружный корпус котла | 1 | ||
| 45260580* нет в каталоге производителя | Декоративная накладка панели управления | 1 | ||
| 45261570* нет в каталоге производителя | Кнопки | 1 | ||
| 45261540* нет в каталоге производителя | Кнопки | 1 | ||
| 45261550* нет в каталоге производителя | Кнопки | 1 | ||
| 45261560* нет в каталоге производителя | Кнопки | 1 | ||
| 46360350 | Манометр | 1 | ||
| 45260300* нет в каталоге производителя | Передняя крышка корпуса платы | 1 | ||
| 46562640* нет в каталоге производителя | Плата управления | 1 | ||
| 45260310* нет в каталоге производителя | Задняя крышка корпуса платы | 1 | ||
| 902607270 | Теплообменник | 1 | ||
| 46360930 | Термостат | 1 | ||
| 46160200 | Датчик давления | 1 | ||
| 39404720 | Клапан ПСК | 1 | ||
| 46360330 | Датчик температуры | 1 | ||
| 90261670* нет в каталоге производителя | Теплообменник ГВС | 1 | ||
| 90263750* нет в каталоге производителя | Корпус 3-хходового клапана | 1 | ||
| 46360360* нет в каталоге производителя | Датчик ГВС | 1 | ||
| 46660080 | Двигатель 3-ходового | 1 | ||
| 902606620* нет в каталоге производителя | Гидроузел впускной | 1 | ||
| 902601650* нет в каталоге производителя | Насос | 1 | ||
| 90260930 | Расширительный бак (6 литров) | 1 | ||
| 90261480 | Вентилятор | 1 | ||
| 41160370 | Хомут вентилятора | 1 | ||
| 41660100 | Угол дымохода | 1 | ||
| 46160390 | Реле давления воздуха | 1 | ||
| 45560900 | Трубка с конденсатосборником | 1 | ||
| 47561360 | Задняя теплоизоляционная пластина | 1 | ||
| 47560080 | Боковая теплоизоляционная пластина × 2 | 2 | ||
| 90263630 | Горелка | 1 | ||
| 46562030 | Газовый клапан | 1 | ||
| 46360140 | Электрод розжига | 1 | ||
| 47560920 | Передняя изолирующая пластина | 1 | ||
| 45560740* нет в каталоге производителя | Прокладка теплообменника ГВС × 4 | 4 |
