Нажмите номер на схеме или строку таблицы — позиция подсветится в обоих местах. Схему можно увеличить колесом мыши или двумя пальцами.
Позиции 55
54 из 55 позиций нет в каталоге запчастей производителя, они взяты из заводской деталировки и отмечены
| № | Артикул | Наименование | Кол. | Заявка |
|---|---|---|---|---|

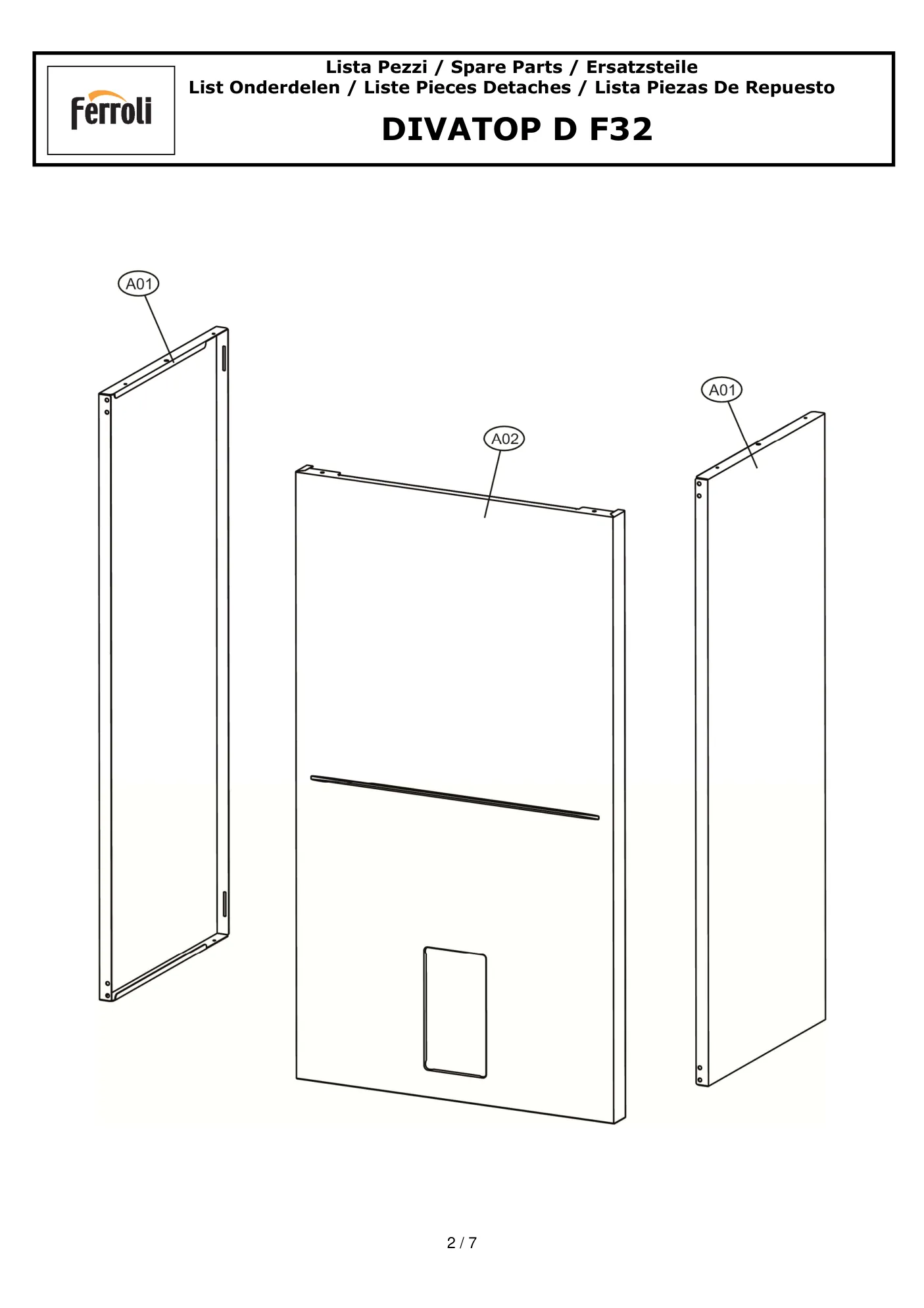

| 3980001460* нет в каталоге производителя | Панель корпуса левая и правая (3111L140) | 1 | ||
| 3980001470* нет в каталоге производителя | Панель котла фронтальная (3111L180) | 1 | ||
| 3980001490* нет в каталоге производителя | Корпус платы управления (35018590-17610) | 1 | ||
| 3980001500* нет в каталоге производителя | Плата управления ABM10 (36510200) | 1 | ||
| 39818210* нет в каталоге производителя | Манометр (36402070) | 1 | ||
| 3980001520* нет в каталоге производителя | Проводка котла, комплект (38333390) | 1 | ||
| 39841300* нет в каталоге производителя | Кабель (38325341) | 1 | ||
| 3982G160* нет в каталоге производителя | Прокладки, комплект | 1 | ||
| 39822210* нет в каталоге производителя | Теплообменник основной (37404091) | 1 | ||
| 39844180* нет в каталоге производителя | Прокладка теплообменника Ø123, 20 шт. (35100860) Скоба | 1 | ||
| 39840260* нет в каталоге производителя | Ø18, 10 шт. (34301241) | 1 | ||
| 39819550* нет в каталоге производителя | Датчик NTC отопления, сдвоенный (36200730) | 1 | ||
| 3982G150* нет в каталоге производителя | Насос DWP 15-60 (36603410) | 1 | ||
| 3982G110* нет в каталоге производителя | Электродвигатель насоса 6M (3940M450) | 1 | ||
| 3982G120* нет в каталоге производителя | Корпус насоса (3940M460) | 1 | ||
| 3982G130* нет в каталоге производителя | Воздухоотводчик (3940M470) | 1 | ||
| 3982F840* нет в каталоге производителя | Теплообменник пластинчатый 20 пластин (3940M120) | 1 | ||
| 3982F850* нет в каталоге производителя | Сервопривод (3940M130) | 1 | ||
| 3982F860* нет в каталоге производителя | Картридж трехходового крана (3940M140) | 1 | ||
| 3982F870* нет в каталоге производителя | Байпас (3940M160) | 1 | ||
| 3982F880* нет в каталоге производителя | Гидроузел выпускной (3940M170) | 1 | ||
| 3982F890* нет в каталоге производителя | Реле минимального давления (3940M200) | 1 | ||
| 3982F900* нет в каталоге производителя | Датчик NTC ГВС (3940M210) | 1 | ||
| 3982F910* нет в каталоге производителя | Штуцер M3/4 подключения отопления (3940M230) | 1 | ||
| 3982F920* нет в каталоге производителя | Штуцер M1/2 подключения ГВС (3940M250) | 1 | ||
| 3982F930* нет в каталоге производителя | Заглушка (3940M260) | 1 | ||
| 3982F940* нет в каталоге производителя | Сбросной клапан 3 бар (3940M270) | 1 | ||
| 3982F950* нет в каталоге производителя | Турбина датчика протока ГВС (3940M290) | 1 | ||
| 3982F960* нет в каталоге производителя | Датчик протока ГВС (3940M300) | 1 | ||
| 3982F970* нет в каталоге производителя | Кран подпитки (3940M310) | 1 | ||
| 3982F980* нет в каталоге производителя | Гидроузел впускной (3940M320) | 1 | ||
| 3982G000* нет в каталоге производителя | Штуцер М1/2 подкл.ГВС+огран.протока 16л/мин (3940M340) | 1 | ||
| 3982G010* нет в каталоге производителя | Прокладки, комплект (3940M350) | 1 | ||
| 398C4440* нет в каталоге производителя | Резиновая трубка (39446150) | 1 | ||
| 39836720* нет в каталоге производителя | Расширительный бак, 10л. (36803121) | 1 | ||
| 39819680* нет в каталоге производителя | Уплотнения, набор (33301610) | 1 | ||
| 39817990* нет в каталоге производителя | Патрубок выхода дымовых газов (35102280) | 1 | ||
| 39843790* нет в каталоге производителя | Муфта (36601873) | 1 | ||
| 39818021* нет в каталоге производителя | Вентилятор 15R. (37608942) | 1 | ||
| 39819731* нет в каталоге производителя | Горелка 15R G20 (37608932) | 1 | ||
| 39819700* нет в каталоге производителя | Форсунки G20 1,35 х 15 шт. комплект (34009821) | — | ||
| 39819710* нет в каталоге производителя | Форсунки GPL 0,79 х 15 шт. комплект | 1 | ||
| 39819431* нет в каталоге производителя | Электрод (36702891) | 1 | ||
| 39820480* нет в каталоге производителя | Стекло смотровое (35102690-35102350) | 1 | ||
| 39820920* нет в каталоге производителя | Изоляция камеры сгорания в сборе | 1 | ||
| 3980I300 | Газовый клапан (36803690) × 2 | 2 | ||
| 39819690* нет в каталоге производителя | Диафрагмы (32700870-890) | 1 | ||
| 39848630* нет в каталоге производителя | Трубка сбора конденсата (35015622) | 1 | ||
| 3982G180* нет в каталоге производителя | Прессостат (36402950) | 1 | ||
| 39805611* нет в каталоге производителя | Трубка Вентури (35101323) | 1 | ||
| 34123450* нет в каталоге производителя | Заглушка | 1 | ||
| 34228550* нет в каталоге производителя | Трубка | 1 | ||
| 3841Z300* нет в каталоге производителя | Tрубка | 1 | ||
| 3841Z130* нет в каталоге производителя | Tрубка | 1 | ||
| 3841Z370* нет в каталоге производителя | Трубка | — |
Нужна позиция, которой нет в таблице, или не уверены в ревизии? Приложите фото шильдика кзаявке — инженер уточнит артикул.
