Позиции 34
Этих артикулов нет в каталоге запчастей производителя: они взяты из заводской деталировки.
| № | Артикул | Наименование | Кол. | Заявка |
|---|---|---|---|---|

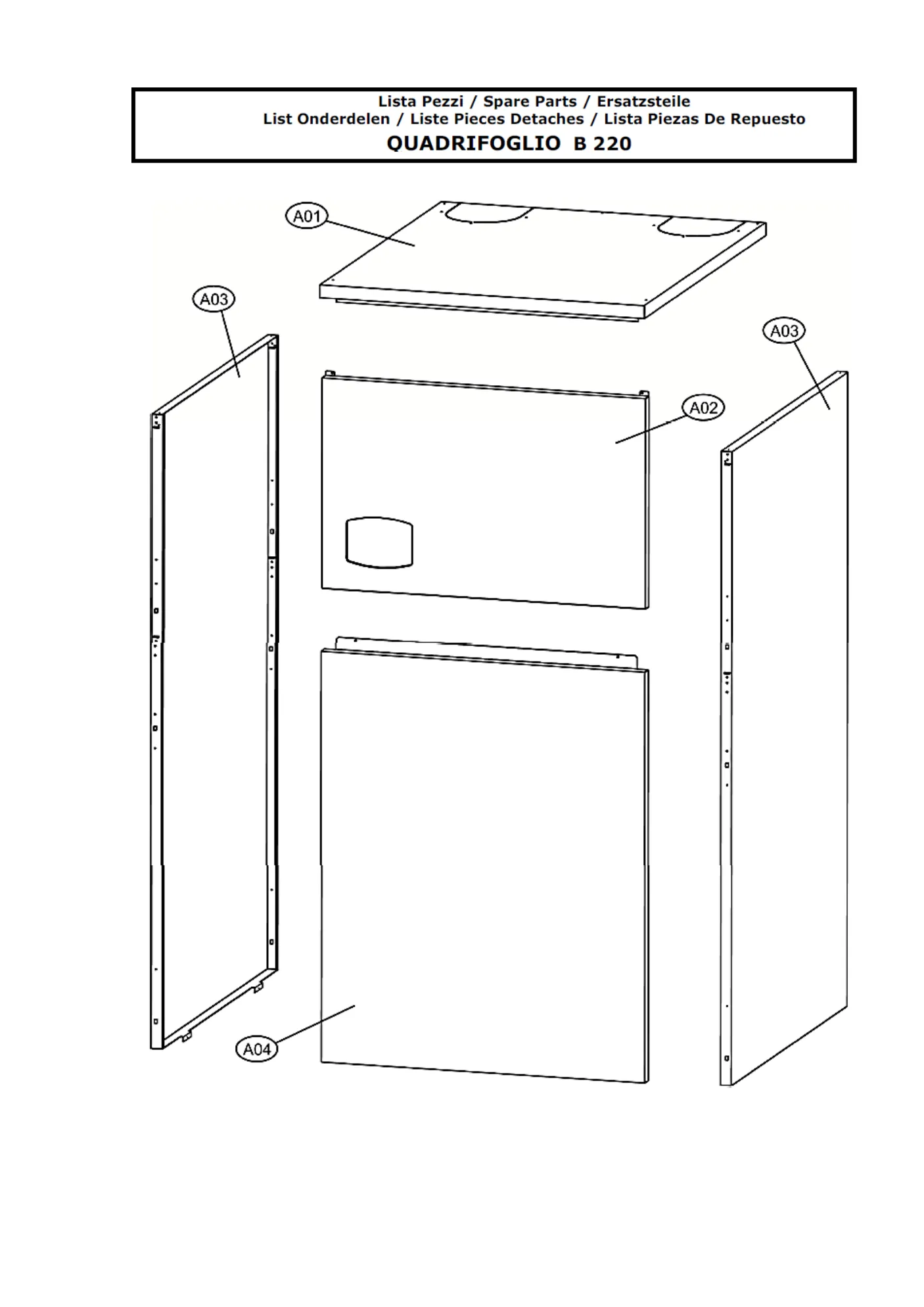

| 3980D630 | Панель корпуса верхняя | 1 | ||
| 3980D650 | Панель корпуса фронтальная верхняя | 1 | ||
| 3980D640 | Панель корпуса боковая | 1 | ||
| 3980D660 | Панель корпуса фронтальная нижняя | 1 | ||
| 39849370 | Корпус платы | 1 | ||
| 39849380 | Крышка панели управления | 1 | ||
| 39849390 | Кнопочная панель | 1 | ||
| 39849401 | Плата дисплей | 1 | ||
| 39811480 | Кнопка иключения/выключения, 5 шт | 1 | ||
| 39849501 | Плата управления | 1 | ||
| 39845010 | Трансформатор | 1 | ||
| 3980D670 | Проводка, комплект | 1 | ||
| 39849560 | Кабель электрода | 1 | ||
| 39849571 | Кабель | 1 | ||
| 39845070 | Гильза 1/2"X60" | 1 | ||
| 39822020 | Датчик температуры | 1 | ||
| 39826690 | Датчик температуры | 1 | ||
| 39815060 | Кран слива 3/4" | 1 | ||
| 39845080 | Датчик дымовых газов | 1 | ||
| 39830220 | Воздухоотводчик 1/2" | 1 | ||
| 39806180 | Датчик давления воды | 1 | ||
| 39845090 | Прокладка электрода | 1 | ||
| 39845101 | Электрод | 1 | ||
| 39845140 | Уплотнение горелки | 1 | ||
| 39845130 | Горелка | 1 | ||
| 39845190 | Вентилятор 175 Вт | 1 | ||
| 39845200 | Газовый клапан VR425VA | 1 | ||
| 39845210 | Трубка вентури | 1 | ||
| 39845220 | Форсунка 15.5 G20 | 1 | ||
| 39847390 | Форсунка 12.5 G31 | 1 | ||
| 39845230 | Прокладка вентилятора, комплект 5 шт | 1 | ||
| 39845180 | Сифон | 1 | ||
| 39849450 | Воздушный клапан | 1 | ||
| 3980G210 | Корпус котла | 1 |
Нужна позиция, которой нет в таблице, или не уверены в ревизии? Приложите фото шильдика кзаявке — инженер уточнит артикул.
