Схема узлов · 5 листов · 78 поз.

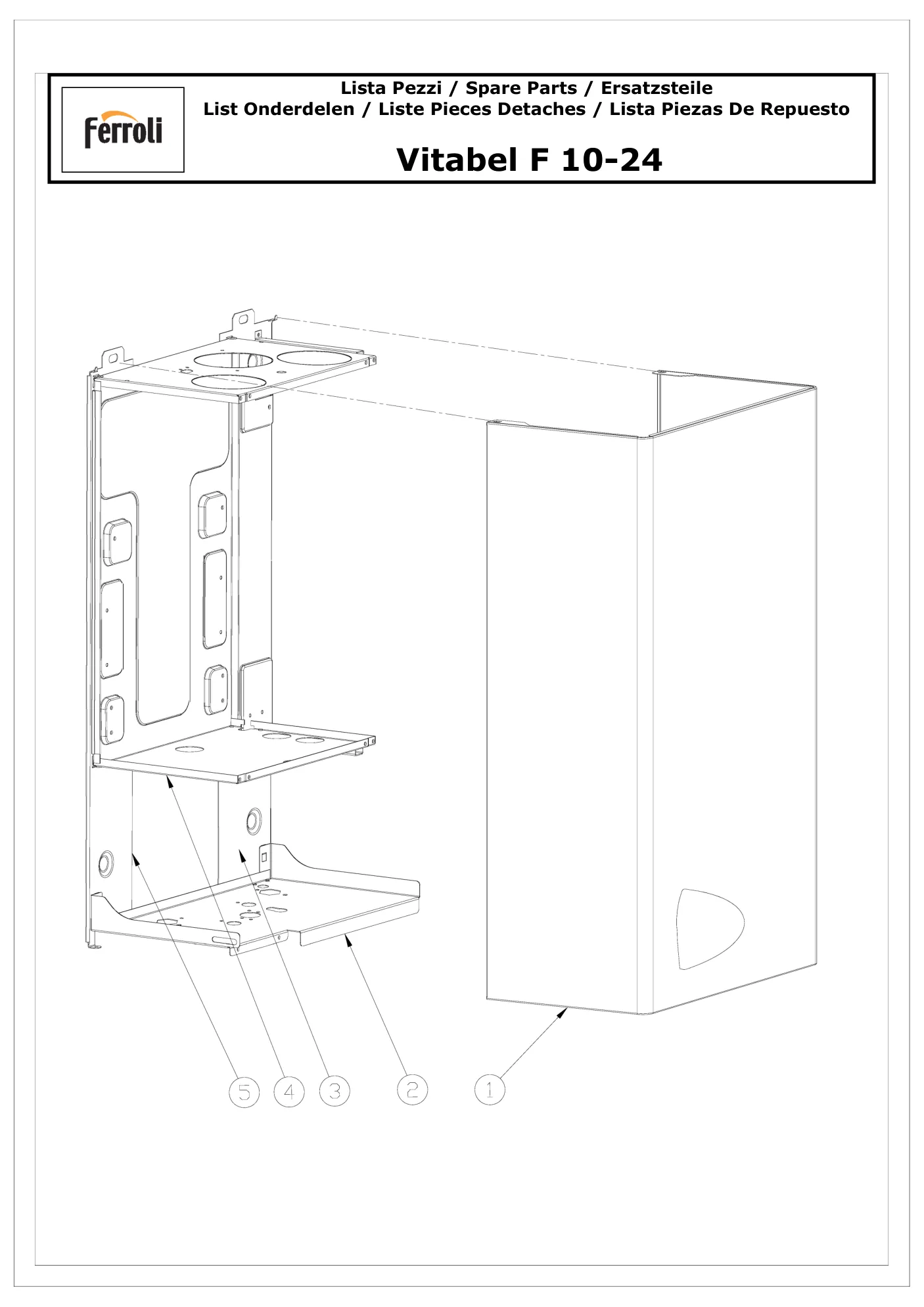

Деталировка Vitabel F
Модели:Vitabel F10Vitabel F13Vitabel F16Vitabel F18Vitabel F20Vitabel F24
Нажмите номер на схеме или строку таблицы — позиция подсветится в обоих местах. Схему можно увеличить колесом мыши или двумя пальцами.
Позиции 78
8 из 78 позиций нет в каталоге запчастей производителя, они взяты из заводской деталировки и отмечены
| № | Артикул | Наименование | Кол. | Заявка |
|---|---|---|---|---|
| 41163960-01* нет в каталоге производителя | Кожух котла | 1 | ||
| 411600360 | Поддон | 1 | ||
| 41164390 | Рама правая | 1 | ||
| 902613720 | Крышка камеры сгорания нижняя | 1 | ||
| 41165490 | Рама левая | 1 | ||
| 45260560 | Задняя крышка кожуха платы | 1 | ||
| 46562200 | Электронная плата | 1 | ||
| 45260540 | Кожух платы | 1 | ||
| 45261600* нет в каталоге производителя | Кнопки ГВС | 1 | ||
| 45261610* нет в каталоге производителя | Кнопки Reset и Зима/лето | 1 | ||
| 45261620* нет в каталоге производителя | Кнопки ОВ | 1 | ||
| 45261680* нет в каталоге производителя | Пластиковая панель блока управления | 1 | ||
| 46360350 | Манометр | 1 | ||
| 902607270 | Теплообменник | 1 | ||
| 41165310 | Клипса теплообменника × 2 | 2 | ||
| 45561340 | Кольцо уплотнительное × 2 | 2 | ||
| 46360380* нет в каталоге производителя | Термостат 90гр | 1 | ||
| 41262530 | Трубка выхода теплоносителя | 1 | ||
| 41262540 | Трубка медная | 1 | ||
| 46160200 | Реле минимального давления | 1 | ||
| 39404720 | Клапан сбросной 3 бар | 1 | ||
| 45460480 | Трубка слива | 1 | ||
| 34300460 | Клипса для насоса Ø18 | 1 | ||
| 34300460 | Скоба Ø18 | 1 | ||
| 46360330 | Датчик температуры отопления | 1 | ||
| 902603280 | Теплообменник пластинчатый | 1 | ||
| 45561060 | Уплотнение × 4 | 4 | ||
| 34300780-01* нет в каталоге производителя | Скоба Ø14 | 1 | ||
| 902610740 | Блок выхода воды в сборе | 1 | ||
| 902621980 | Картридж трехходового крана | 1 | ||
| 45561380 | Прокладка трубки выхода ГВС | 1 | ||
| 41164070 | Клипса сервопривода | 1 | ||
| 44060680 | Винт M5X22 × 2 | 2 | ||
| 41261320 | Трубка выхода ГВС | 1 | ||
| 46360340 | Датчик температуры ГВС | 1 | ||
| 46660080 | Сервопривод | 1 | ||
| 902610840 | Блок входа воды в сборе | 1 | ||
| 398000270 | Датчик протока ГВС | 1 | ||
| 902608820 | Кран подпитки | 1 | ||
| 45262200 | Поплавок с магнитом | 1 | ||
| 45561070 | Прокладка впускного клапана | 1 | ||
| 44160030 | Клипса Ø20 | 1 | ||
| 902614160* нет в каталоге производителя | Насос (Ferroli Logo) | 1 | ||
| 44160230 | Прокладка Ø9.4 Х Ø2.6 | 1 | ||
| 44160120 | Клипса Ø10 × 3 | 3 | ||
| 41261830 | Трубка расширительного бака | 1 | ||
| 45561030 | Прокладка | 1 | ||
| 46160140 | Воздухоотводчик | 1 | ||
| 45561350 | Прокладка резиновая Ø16,8 Х Ø5,0 | 1 | ||
| 45561040 | Прокладка | 1 | ||
| 44160020 | Прокладка Ø14.5 Х Ø8.5x2 | 1 | ||
| 90260930 | Расширительный бак 6 л. | 1 | ||
| 90261480 | Вентилятор | 1 | ||
| 41160370 | Хомут дымохода | 1 | ||
| 41660100 | Угол дымахода | 1 | ||
| 35102380 | Манжета | 1 | ||
| 47560930 | Прокладка × 2 | 2 | ||
| 41166790 | Крышка входного отверстия × 2 | 2 | ||
| 41160020 | Монтажная планка расширительного бака × 2 | 2 | ||
| 46160390 | Прессостат дымоудаления | 1 | ||
| 902614200 | Дымосборник 24кв | 1 | ||
| 45560900 | Трубка силиконовая с кондесатосборником φ80 | 1 | ||
| 90260390 | Панели камеры сгорания в сборе | — | ||
| 47561360 | Панель теплоизоляционная задняя | 1 | ||
| 47560080 | Панель теплоизоляционная боковая × 2 | 2 | ||
| 90263630 | Горелка | 1 | ||
| 45560070 | Манжета | 1 | ||
| 44160010 | Прокладка Ø18.5 Х Ø10.5 Х 2 × 2 | 2 | ||
| 41261550 | Трубка газовая | 1 | ||
| 46562030 | Газовый клапан | 1 | ||
| 46360140 | Электрод | 1 | ||
| 47560920 | Панель теплоизоляционная передняя | 1 | ||
| 41166740 | Крышка камеры сгорания фронтальная | 1 | ||
| 41160320ред. A | Стенки боковые × 2 | 2 | ||
| 41160330 | Стенка фронтальная | 1 | ||
| 35102230 | Стекло смотровое | 1 | ||
| 46461710 | Проводка котла | 1 | ||
| 46060130 | Кабель питания | 1 |
Нужна позиция, которой нет в таблице, или не уверены в ревизии? Приложите фото шильдика кзаявке — инженер уточнит артикул.
