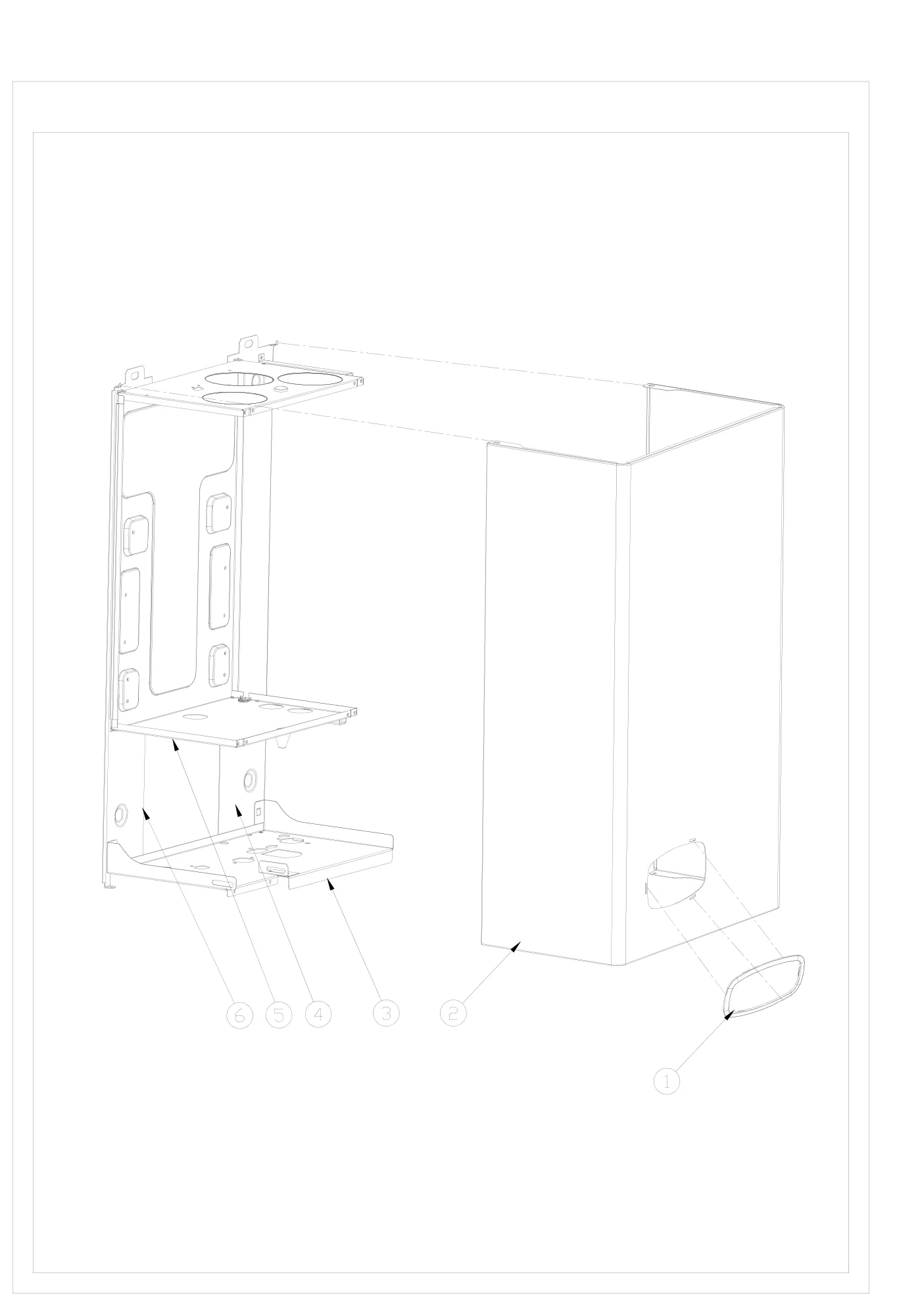

Нажмите номер на схеме или строку таблицы — позиция подсветится в обоих местах. Схему можно увеличить колесом мыши или двумя пальцами.
Позиции 73
30 из 73 позиций нет в каталоге запчастей производителя, они взяты из заводской деталировки и отмечены
| № | Артикул | Наименование | Кол. | Заявка |
|---|---|---|---|---|
| 902626770* нет в каталоге производителя | Накладка панели управления | 1 | ||
| 902626810* нет в каталоге производителя | Корпус котла | 1 | ||
| 902626840* нет в каталоге производителя | Поддон | 1 | ||
| 902622760* нет в каталоге производителя | Рама правая | 1 | ||
| 902622770* нет в каталоге производителя | Крышка камеры сгорания нижняя | 1 | ||
| 902622780* нет в каталоге производителя | Рама левая | 1 | ||
| 46360350 | Манометр | 1 | ||
| 902626790* нет в каталоге производителя | Кнопки зима\лето | 1 | ||
| 902626780* нет в каталоге производителя | Кнопки +\- | 1 | ||
| 902626760* нет в каталоге производителя | Кожух платы | 1 | ||
| 46562960 | Плата управления | 1 | ||
| 902622830* нет в каталоге производителя | Кожух | 1 | ||
| 902607270 | Теплообменник 24KW | 1 | ||
| 41165310 | Скоба зажимная теплообменника × 2 | 2 | ||
| 45560450 | Прокладка теплообменника × 2 | 2 | ||
| 46360930 | Термостат 100℃ | 1 | ||
| 41263790* нет в каталоге производителя | Трубка выхода теплоносителя | 1 | ||
| 41263780* нет в каталоге производителя | Трубка входа теплоносителя | 1 | ||
| 46160200 | Реле минимального давления воды | 1 | ||
| 39404720 | Клапан защитный | 1 | ||
| 46360330 | Датчик температуры отопления | 1 | ||
| 45460270 | Трубка слива | 1 | ||
| 34300460 | Зажим D18 | 1 | ||
| 34300750 | Клипса Φ18 | 1 | ||
| 46660080 | Сервопривод | 1 | ||
| 44160780* нет в каталоге производителя | Заглушка 3/8'' | 1 | ||
| 41260950* нет в каталоге производителя | Клипса сервопривода | 1 | ||
| 44160110* нет в каталоге производителя | Прокладка Φ24xΦ17x2 × 2 | 2 | ||
| 90269570* нет в каталоге производителя | Клапан трехходовой | 1 | ||
| 41261840* нет в каталоге производителя | Трубка трехходового клапана | 1 | ||
| 902623660* нет в каталоге производителя | Кран подпитки | 1 | ||
| 45561070 | Прокладка | 1 | ||
| 45561030 | Прокладка | 1 | ||
| 44160030 | Клипса Φ20 | 1 | ||
| 45561040 | Прокладка | 1 | ||
| 902614160* нет в каталоге производителя | Насос | 1 | ||
| 46160140 | Воздухоотводчик | 1 | ||
| 902618250* нет в каталоге производителя | Клипса Φ10 × 3 | 3 | ||
| 45560230* нет в каталоге производителя | Прокладка Φ9.4xΦ2.6 | 1 | ||
| 41163680* нет в каталоге производителя | Трубка расширительного бака | 1 | ||
| 45561350 | Прокладка насоса | 1 | ||
| 44160020 | Прокладка Φ14.5xΦ8.5x2 × 2 | 2 | ||
| 90260930 | Расширительный бак 6L | 1 | ||
| 90261480 | Вентилятор | 1 | ||
| 41160370 | Хомут | 1 | ||
| 41660100 | Патрубок выходной | 1 | ||
| 35102380 | Манжета | 1 | ||
| 902623000* нет в каталоге производителя | Прокладка входного отверстия × 2 | 2 | ||
| 41166790 | Крышка входного отверстия | 1 | ||
| 47560940* нет в каталоге производителя | Прокладка | 1 | ||
| 41660160* нет в каталоге производителя | Патрубок дымоудаления | 1 | ||
| 45561360* нет в каталоге производителя | Манжета дымоудаления | 1 | ||
| 45261110* нет в каталоге производителя | Патрубок забора воздуха | 1 | ||
| 902618330* нет в каталоге производителя | Патрубок забора воздуха × 2 | 2 | ||
| 46160390 | Прессостат | 1 | ||
| 902614200 | Камера выхода газов | 1 | ||
| 45560900 | Трубка сбора конденсата | 1 | ||
| 90260390 | Панели камеры сгорания в сборе | 1 | ||
| 47561360 | Изоляция камеры сгорания задняя | 1 | ||
| 47560080 | Изоляция камеры сгорания боковая × 2 | 2 | ||
| 90263630 | Горелка 24KW | 1 | ||
| 45560070 | Прокладка | 1 | ||
| 41264340* нет в каталоге производителя | Трубка газовая | 1 | ||
| 44160010 | Прокладка Φ18.5xΦ10.5x2 × 2 | 2 | ||
| 46562030 | Газовый клапан | 1 | ||
| 46360140 | Электрод | 1 | ||
| 47560920 | Изоляция камеры сгорания фронтальная | 1 | ||
| 41166740 | Крышка камеры сгорания | 1 | ||
| 41160320ред. A | Стенка боковая × 2 | 2 | ||
| 41160330 | Стенка фронтальная | 1 | ||
| 35102230 | Стекло смотровое | 1 | ||
| 46463060* нет в каталоге производителя | Проводка котла | 1 | ||
| 46060130 | Кабель питания | 1 |
Нужна позиция, которой нет в таблице, или не уверены в ревизии? Приложите фото шильдика кзаявке — инженер уточнит артикул.
